Shenzhen Shuiwei Footbridge

設計公司: 英國安托士建筑設計顧問有限公司

項目所在: 廣東深圳

項目類別:建筑設計

項目類型:交通建筑

項目風格:現代 中式

  開發商: 福田區政府

{深圳水圍天橋} 項目位于 {中國廣東深圳} ,項目規模 {天橋跨度70.5m},屬于 {交通建筑} ,項目風格定位為 {現代-中式} ,設計時間從 {2017-12到2018-06} , {英國安托士建筑設計顧問有限公司} 接受 {深圳市綜合交通與市政工程設計研究總院有限公司} 委托,歷經 {182} 天圓滿完成設計任務,如果您對該團隊設計感興趣,請點贊和評論將項目推薦到網站首頁及項目頻道列表首位,更多的設計師將因您受益,期待您在線留言或者來電預約咨詢。
{2020-12} 項目已竣工完成,呈現的效果得到業主單位的高度贊譽。
約TA提供服務

項目詳情發布時間:2022-08-01

項目名稱:深圳水圍天橋

設計時間:2017-12 - 2018-06

建成時間:2020-12

項目規模:天橋跨度70.5m

委托單位:深圳市綜合交通與市政工程設計研究總院有限公司

方案設計:范鐵(主創)李曉雪、Slavo Siska、吳曉麗、張曉瑩

施工圖設計:深圳市綜合交通與市政工程設計研究總院有限公司

圖片攝影:Etlon

導讀:

水圍天橋項目設計堅持人與自然和諧共生的設計理念,采用可在工廠生產的預制構件標準化設計,頂部雨棚結合了東方風雨橋的設計元素,使引橋入口更具儀式感。獨創式地采用獨柱傘狀結構,視線更通透。

利用想象和創意賦予天橋品質感和儀式感

深圳水圍天橋于深圳福田區主干道福強路上,橋梁跨度70.5m。這個連接著皇崗公園、眾多學校與居民區的項目,充滿了想象和創意,賦予了天橋品質感和儀式感。

鳥瞰Aerial view2.png


鈦鋅板立邊咬合系統 Standing Seam Roof System.png

天橋鳥瞰

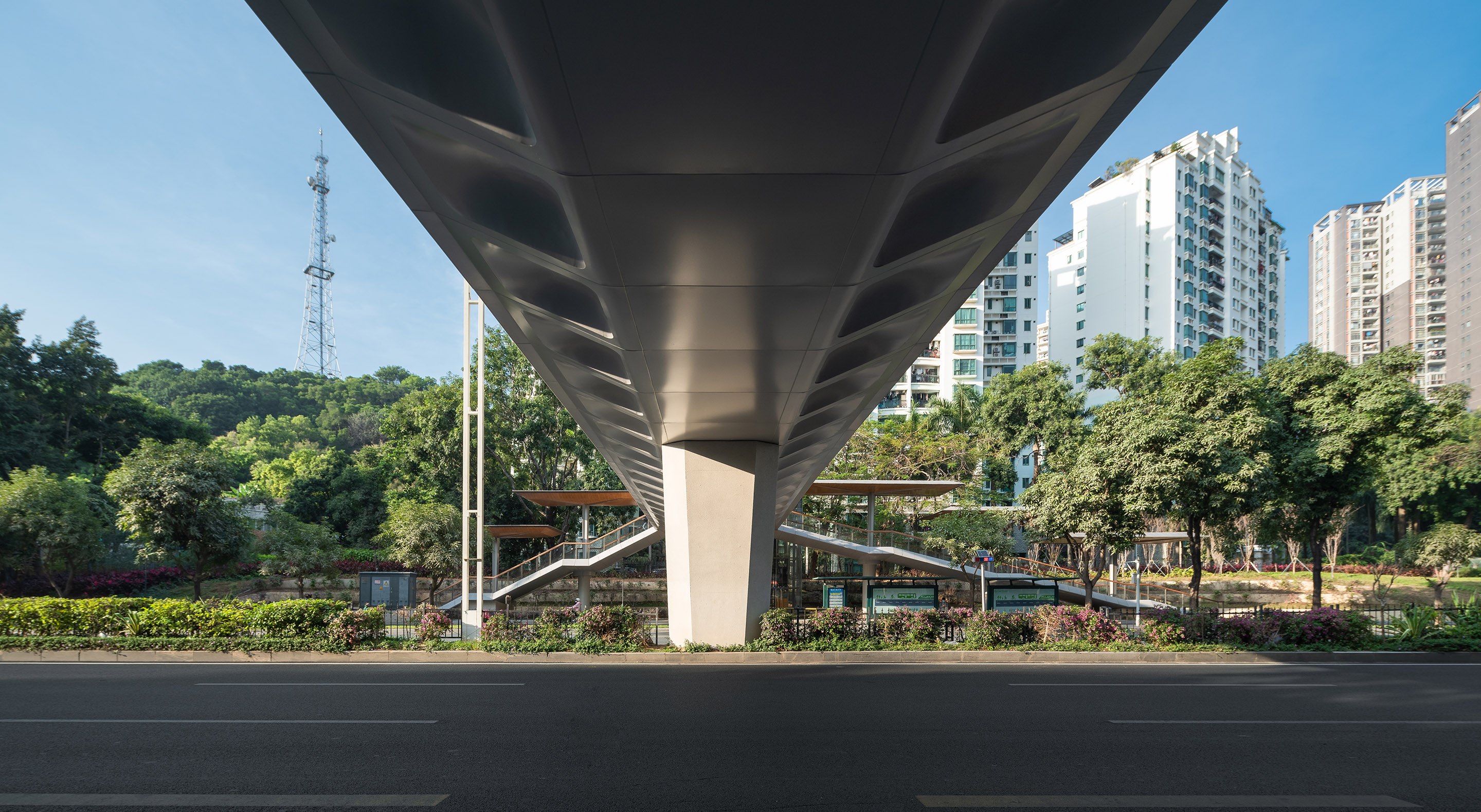

主橋梁底Concave coffer.png

從街道看向天橋

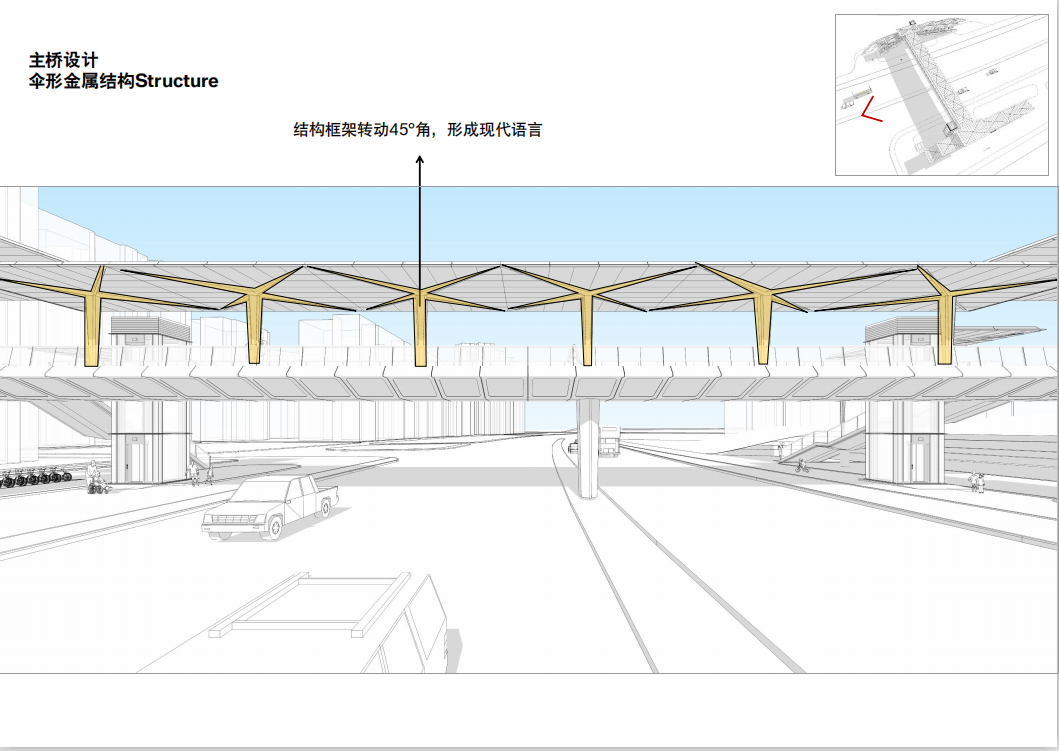

獨柱傘狀結構,視線通透

深圳水圍天橋設計改變了普通天橋兩邊立柱的支撐結構,采用了獨柱傘狀鋼結構完成對橋梁屋面的支撐,使行人步行在天橋上時,能夠毫無阻攔的欣賞天橋兩邊的景觀,視線不會受到橋上柱子的影響,將深圳一年四季的美景盡收眼底。這一設計依據人們在通過天橋時的心理,大部分人傾向于看向天橋兩邊,欣賞城市的街景,使人們在通過天橋時有更美好的行走體驗。



傘狀支撐結構

預制體建造,綠色施工

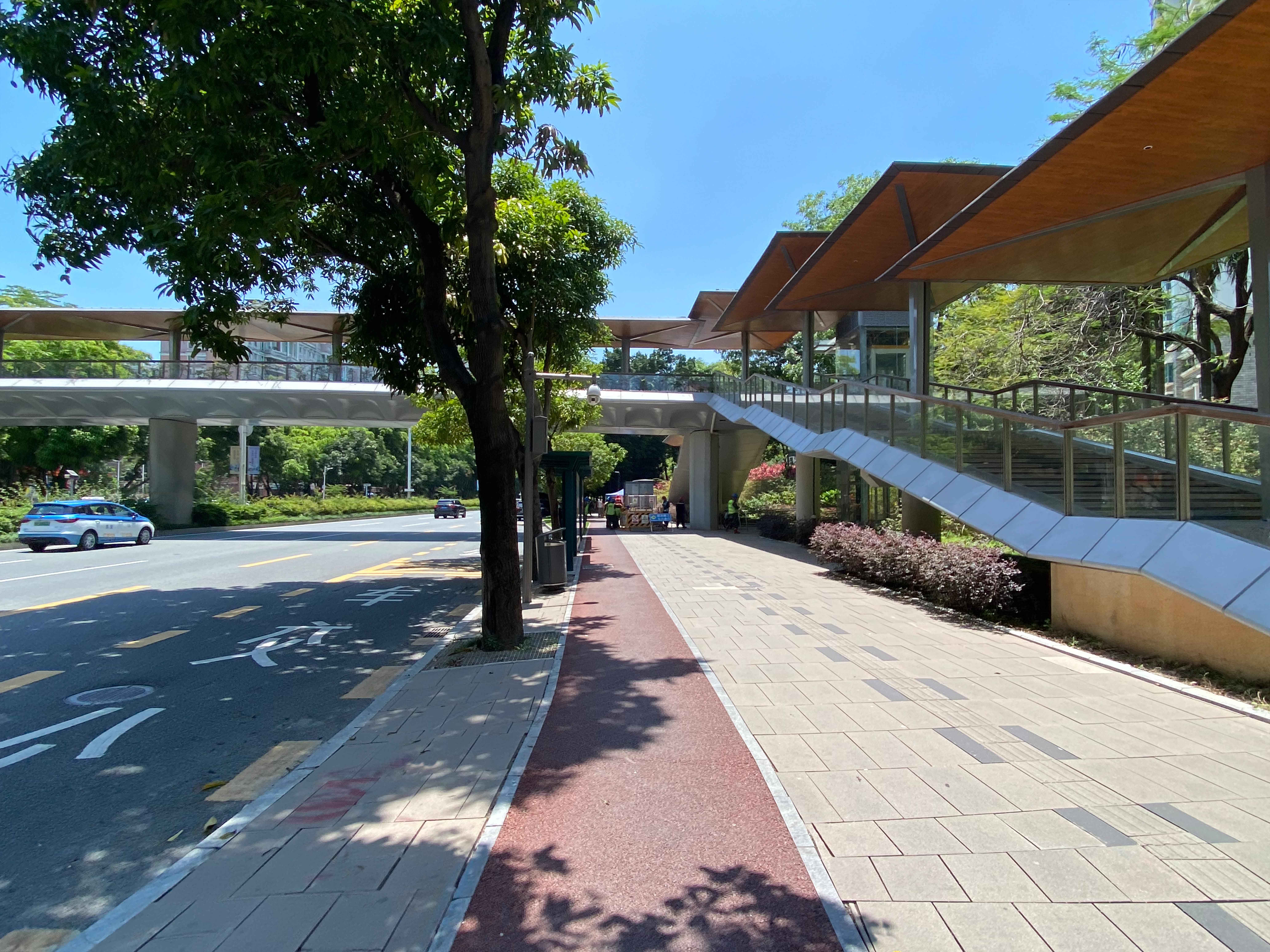

引橋Approach bridge5.jpg

引橋

建設天橋的初衷是為了方便人們安全通行,減少交通堵塞,然而許多天橋的建設帶來的是漫長的施工時間,和施工過程中大量的塵土,造成一定程度交通擁堵和空氣污染,使人們避而遠之。


ATDesignoffice在設計中采用預制裝配的建造方式有效解決了這一問題。主橋雨棚的設計采用大型鋼結構預制構件。預制在工廠澆制而非在最后的施工現場。對于建筑工人來說,工廠中相對穩定的工作環境比復雜的工地作業安全系數更高;建筑構件的質量和工藝通過機械化生產,能得到更好地控制;機械化生產對人工的需求更少,隨著人工成本的不斷升高,規?;a的預制件成本優勢會愈加明顯。極大縮短了施工時間,實現綠色施工。實心鋼結構雨棚增強其可靠性及韌性。

傘狀結構 Column Umbrella-shaped structure.png

傘狀金屬結構

雨水灌溉,節能環保

雨水由導流裝置經雨棚檐口匯入橋面花槽。主橋橋面利用鋪裝層設置雙向1%的橫坡及縱坡收集花槽水至天橋端部,花槽端部設置橫向排水管,接入箱梁內部的縱向排水管??v向排水管在天橋兩端設置立管,沿主橋墩下行至地面綠化帶排水。

扶手及綠化帶A green belt & the handrail.jpg

橋梁下under the pedestrian brige.JPG

雨水引入花槽,沿端部排水管排出

細節把控,品質突出

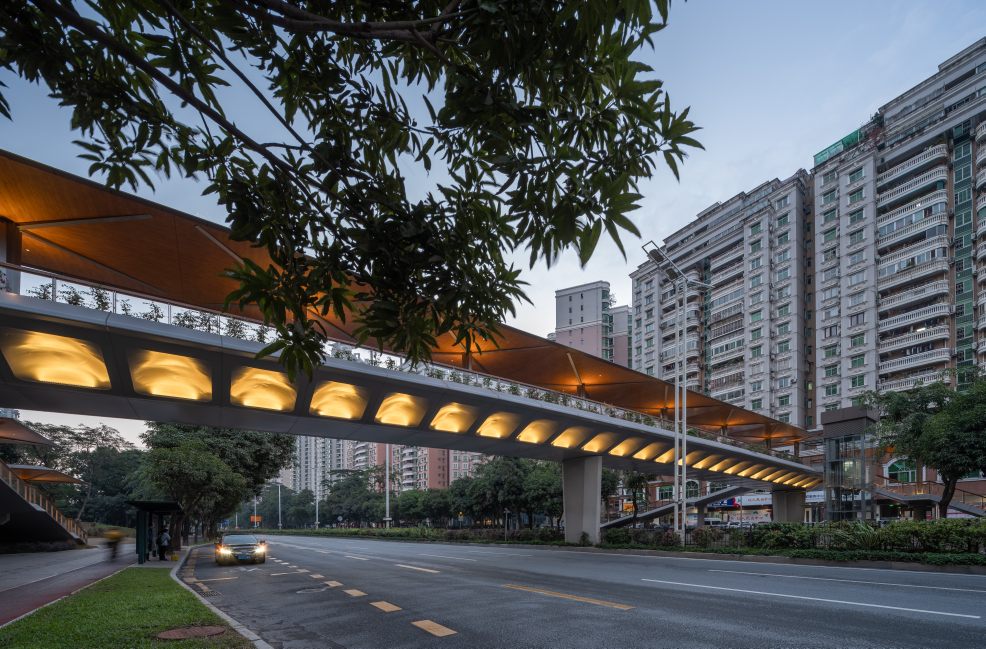

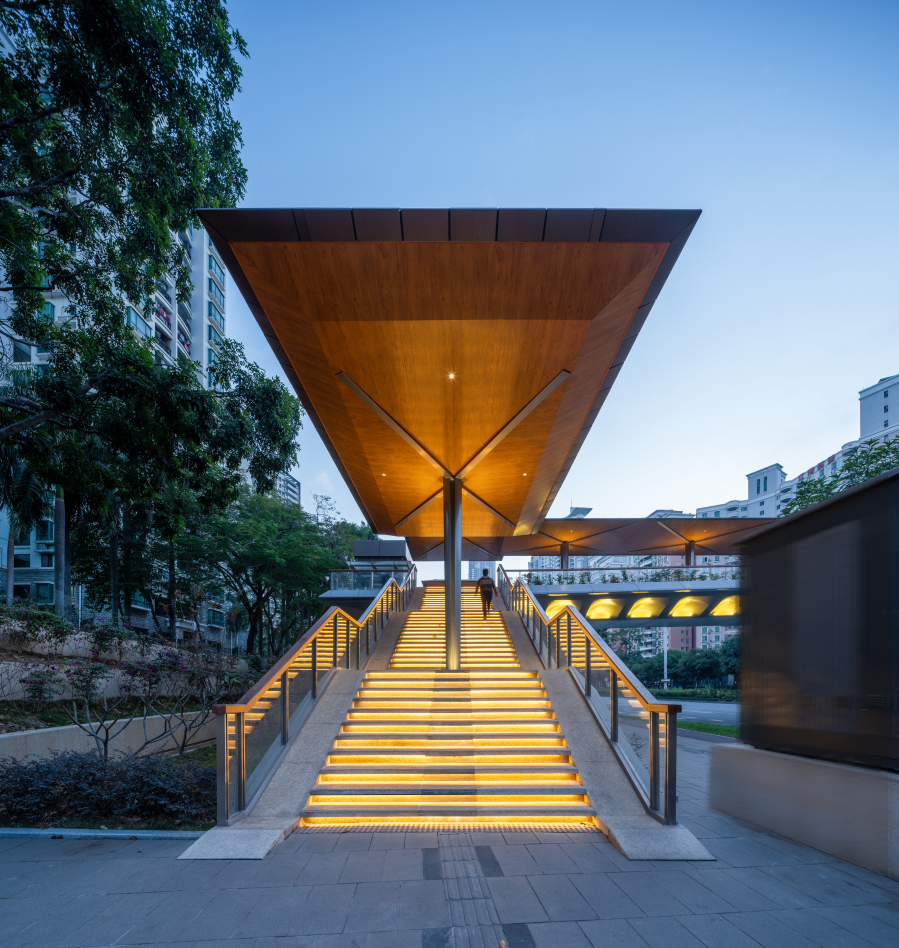

每當夜幕降臨,天橋的燈光也悄然升起,更凸顯出天橋的品質與內涵。主橋梁上的燈光采用條狀燈帶,配合傘狀結構的柱體,在地面上形成X形的光影,在夜幕中影影綽綽,趣味橫生。在主橋梁底部,表面采用內凹型的設計,添加均勻的洗墻燈照射,在夜色中呈現別致的光影效果,當司機驅車經過橋底,細膩的設計也會驅散一些日常的枯燥和單調。

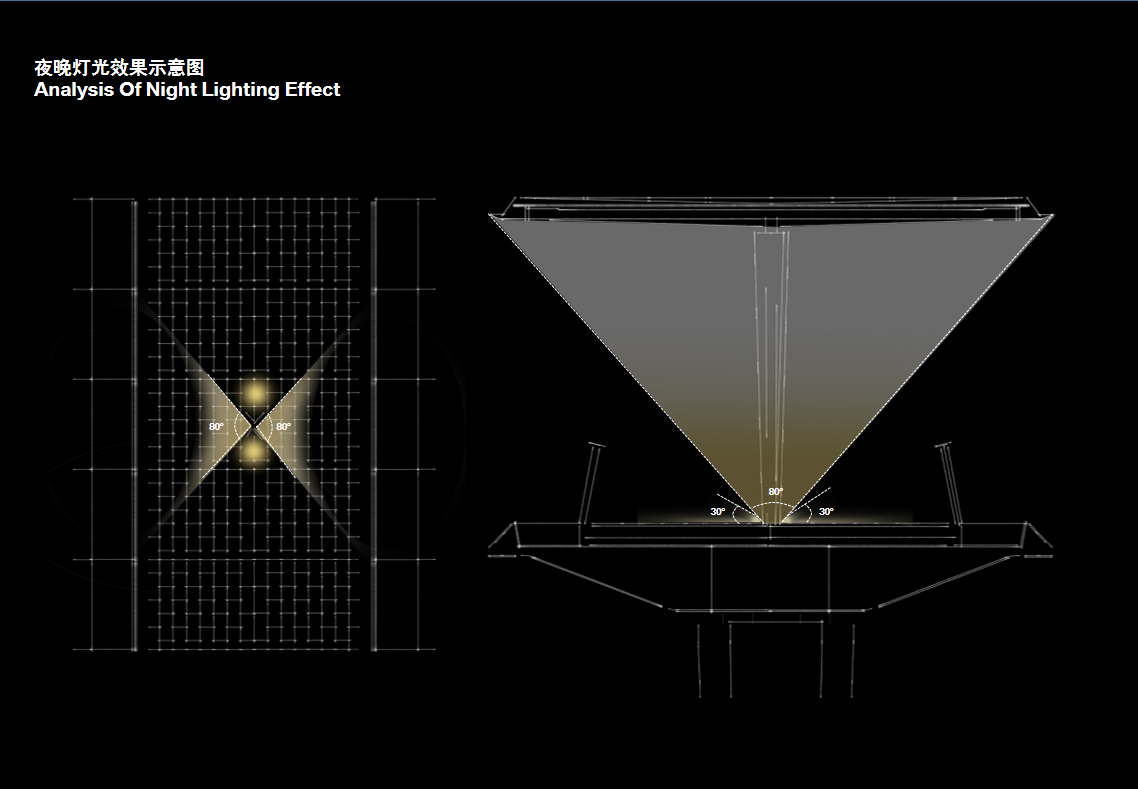

夜晚燈光效果示意圖Analysis of Night Lighting Effect.png

燈光示意圖

主橋梁底燈光Light on concave coffer.png

傘狀結構 Column Umbrella-shaped structure.JPG

夜晚燈光效果

引橋燈光Light on Approach bridge.png

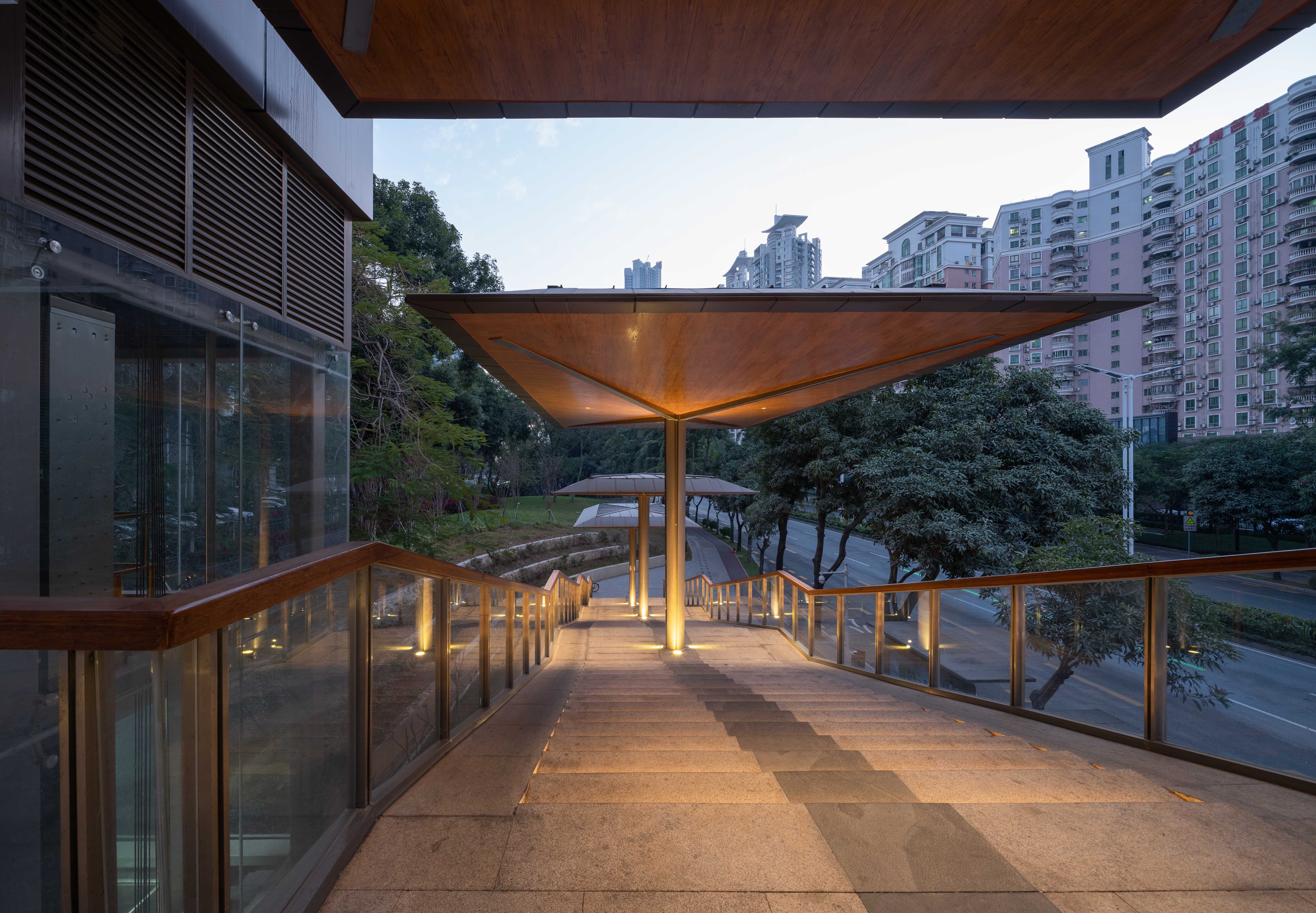

棚面下的燈光

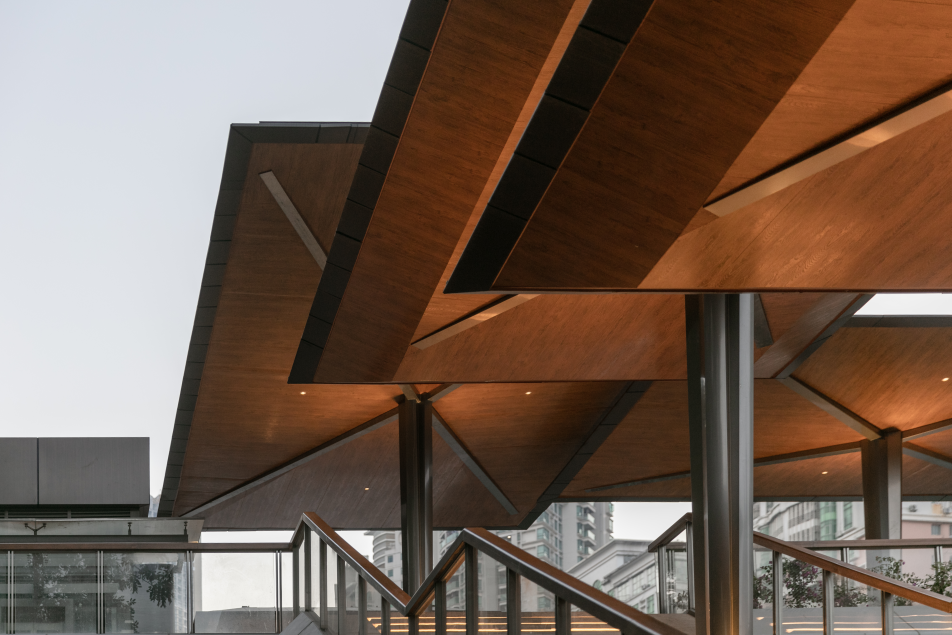

木色頂棚,與自然融合

天橋主橋扶手外側設置了綠化帶,植物選用三角梅,花期可從可從11月起至第二年6月,而在天橋周邊道路選用三角梅,福建茶,希美麗三種不同花期和顏色的底層植物,搭配雞蛋花樹,小葉紫薇中層植物,高層植物則選用了香樟。植物的搭配錯落有致,四季不同。天橋色調以木色為主,頂棚底面采用的仿木紋鋼板,滿足了遮陽、避雨功能的同時,淺黃色的木色調給人以溫暖的視覺感,與周圍的綠化景觀融為一體,渾然天成。

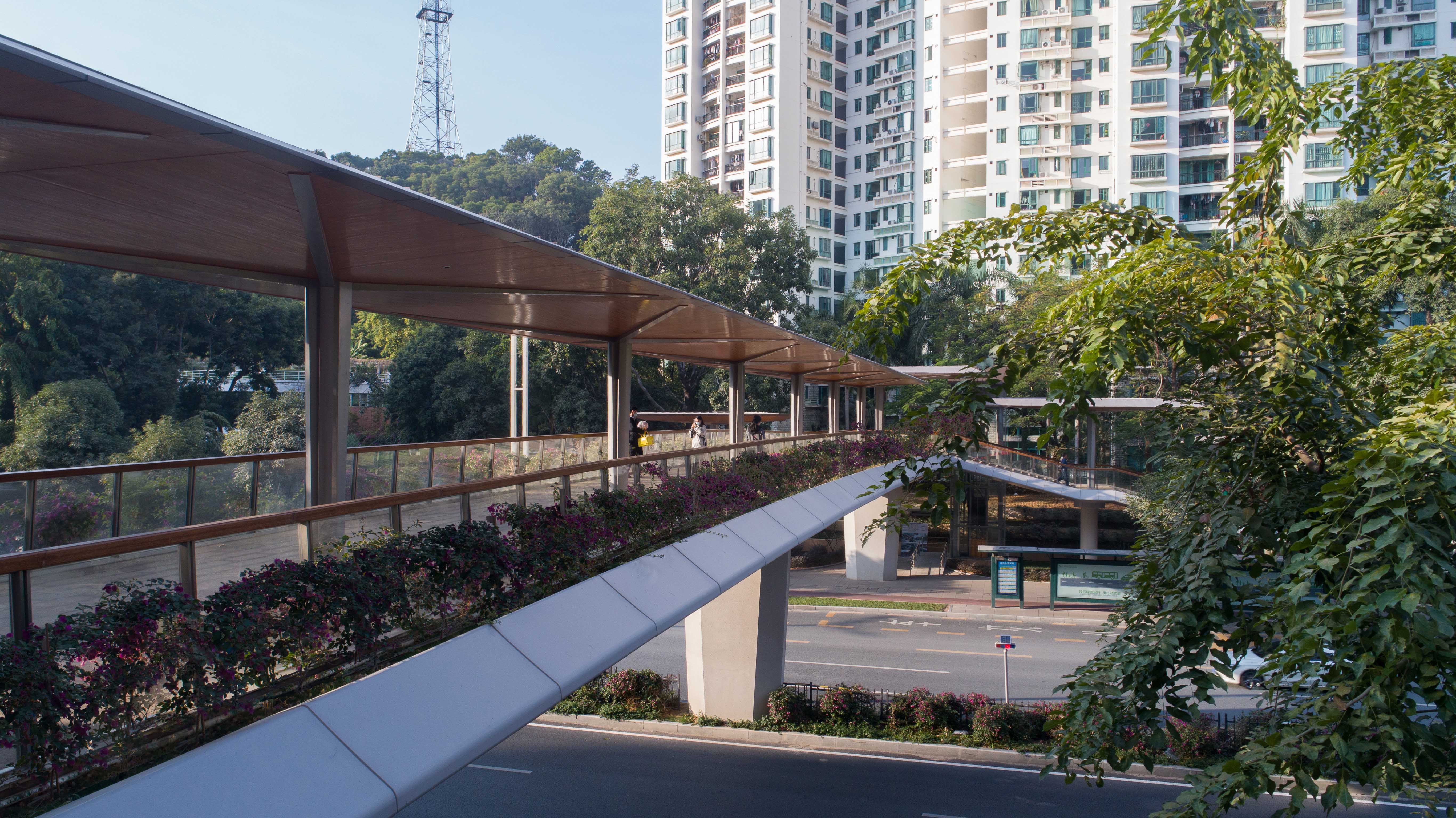

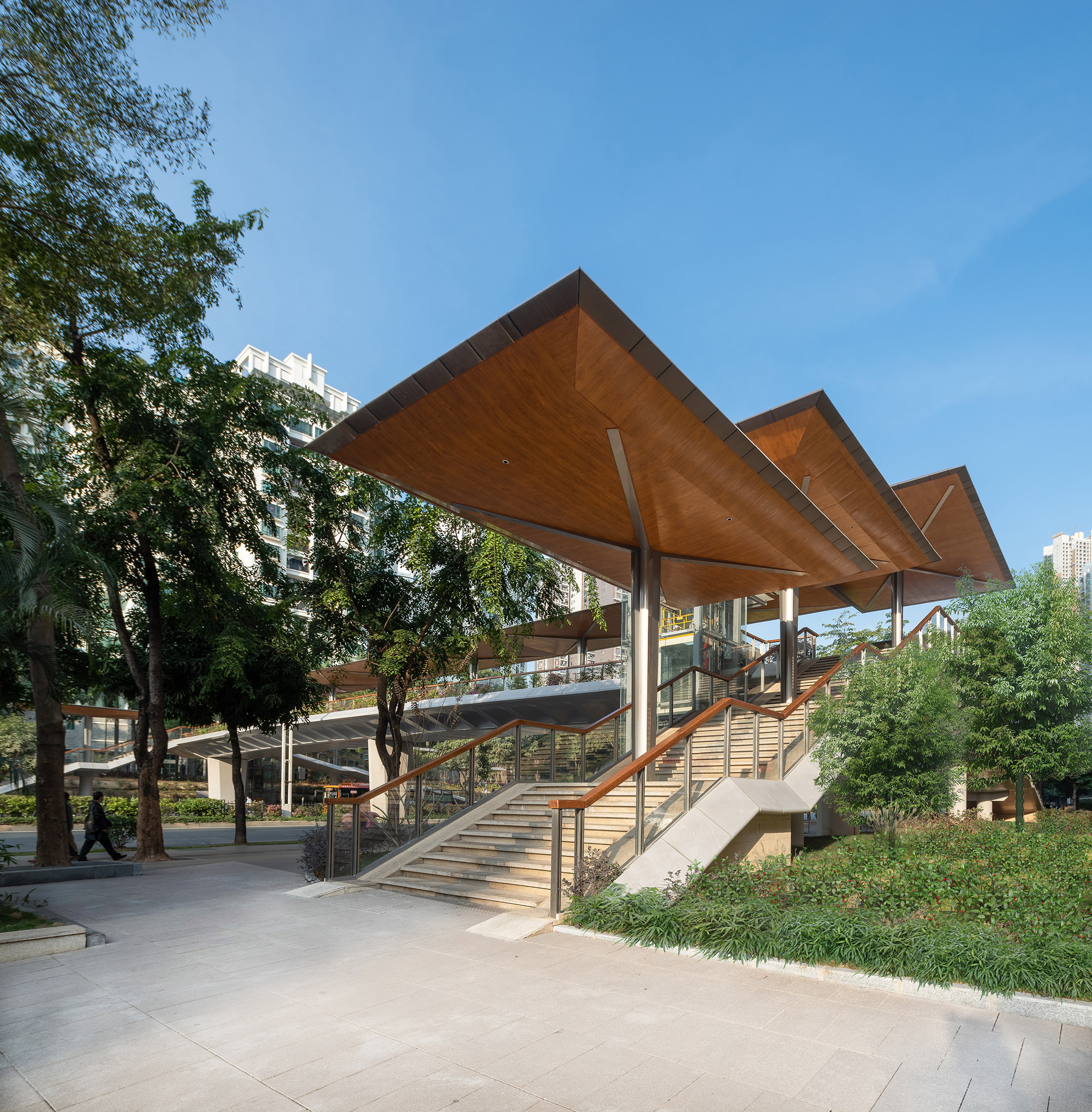

引橋Approach bridge2.jpg

木色頂棚與自然融合

屋面材料,嚴選細致

屋面采用鈦鋅板立邊咬合系統 (Standing Seam Roof System),立邊咬合的核心構成是點支撐金屬屋面系統,基于直立鎖邊咬合設計的特殊屋面板型,這種設計主要針對大跨度自支承式屋面/墻面系統。屋面板塊的連接方式是板塊與板塊的肋邊咬合形成密合的連接,在屋面上看不見任何穿孔,因為支承的方式是隱藏在面板之下的。鈦鋅板立邊雙咬合系統,第一次通過機械咬合,第二次咬合則由人工咬合完成,特制固定座可解決因熱脹冷縮所產生的板塊應力,避免結構物的破壞。

木色頂棚Wooden ceiling.png

屋面細部,看不到穿孔和支撐方式

無障礙設計,暢通無阻

深圳水圍天橋的設計考慮到老年人、殘疾人、兒童、攜帶行李者,攜自行車者的使用,在天橋兩側配備了兩臺垂直電梯,行人可通過電梯上下天橋,滿足了弱勢群體及行動障礙人士的過節需求,提高天橋的舒適性與便利性。隨著天橋美化工程的推進,迎接十四五規劃推進基礎設施建設、推動綠色發展,促進人與自然和諧共生的美好愿景。

無障礙設施Barrier-free Facilities.png

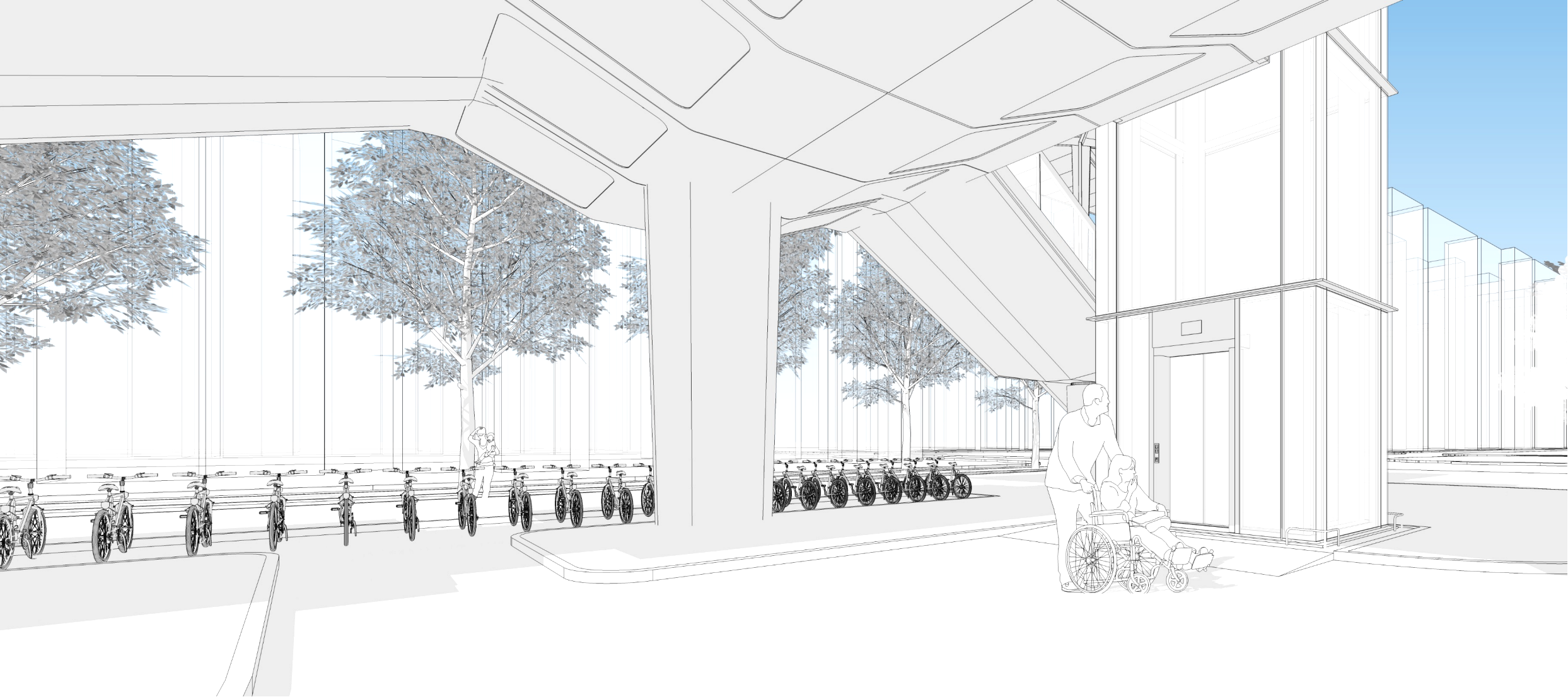

橋底自行車停車場和無障礙電梯

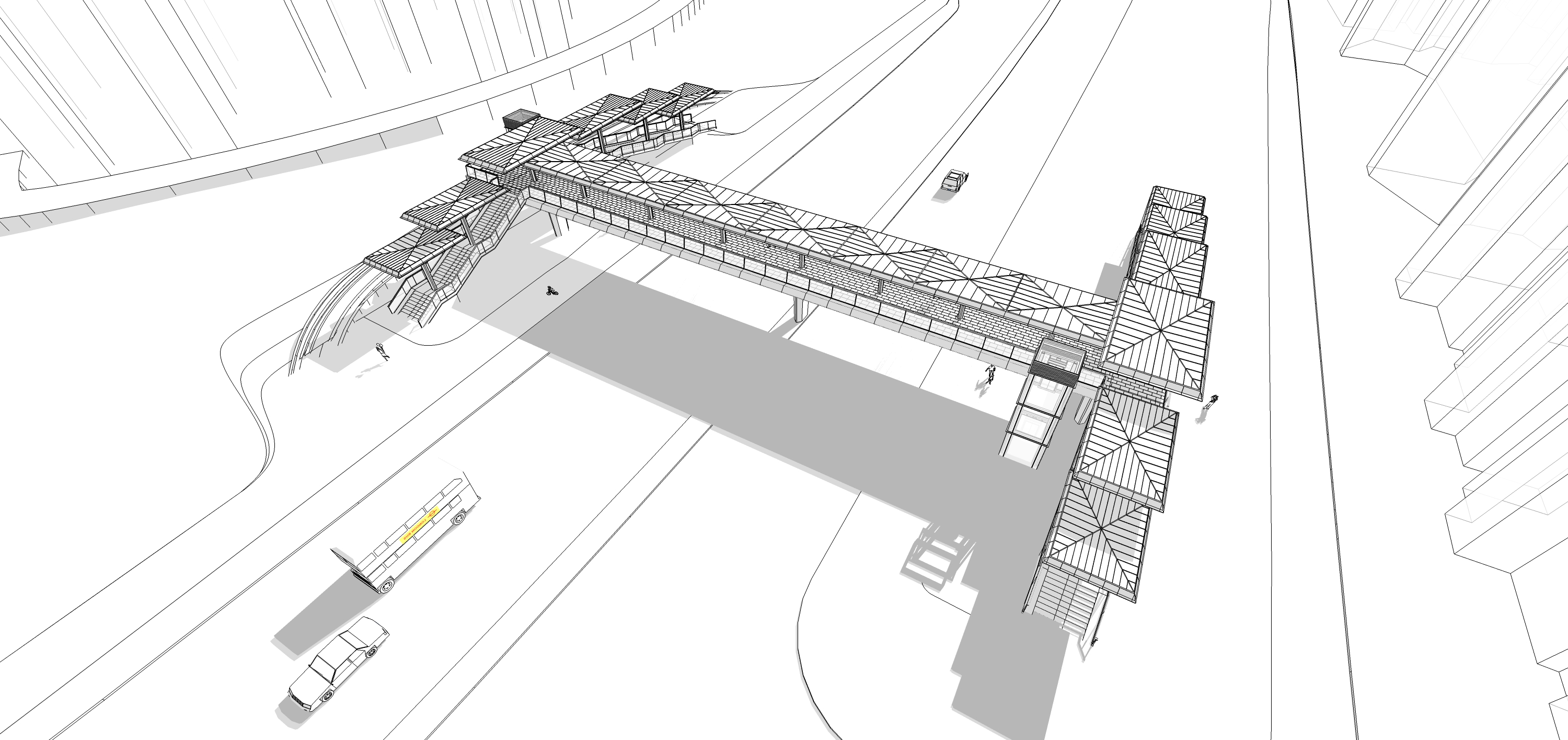

鳥瞰圖

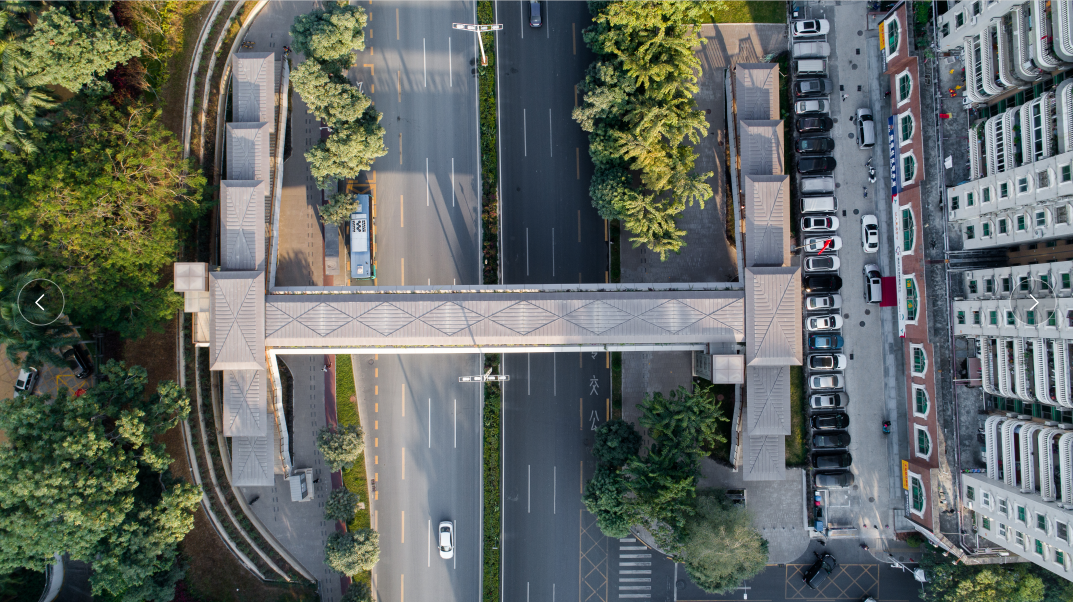

鳥瞰圖Aerial view.jpg

平面圖

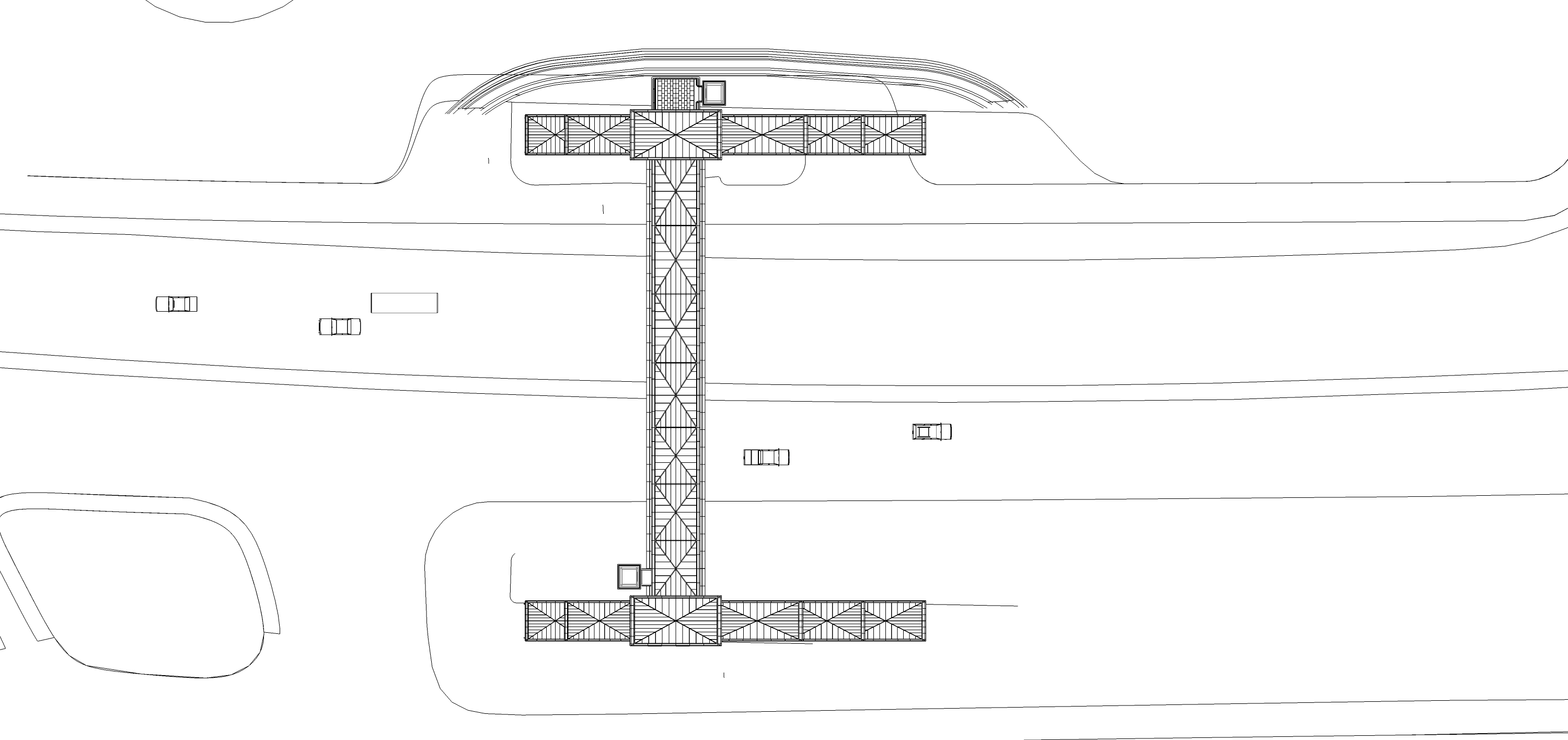

平面圖Layout plan.jpg

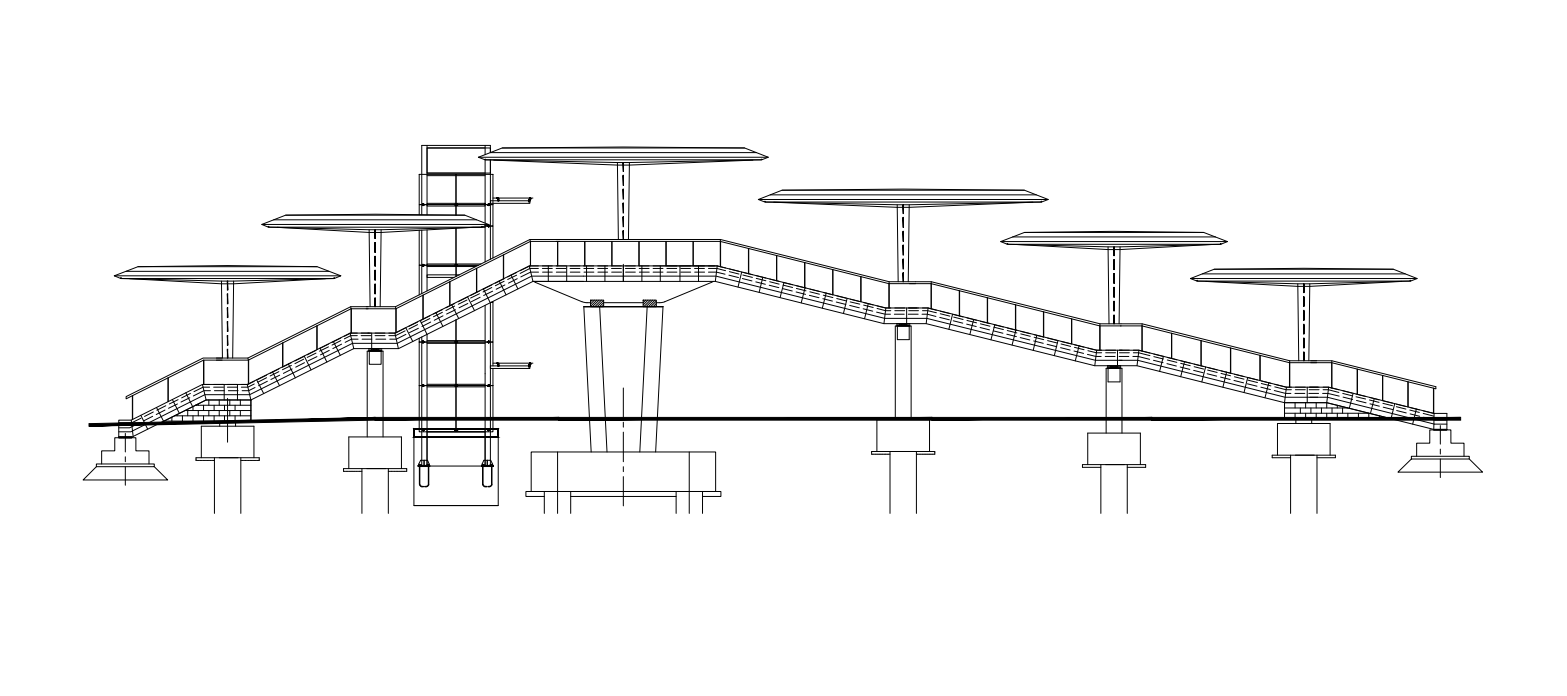

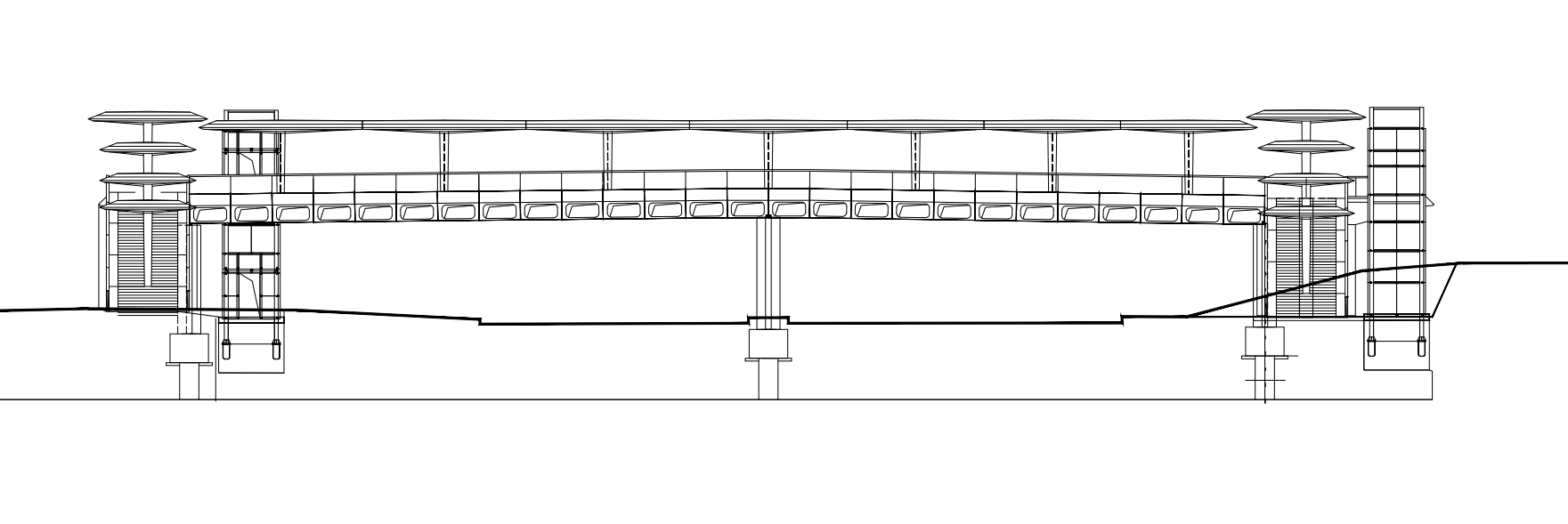

立面圖

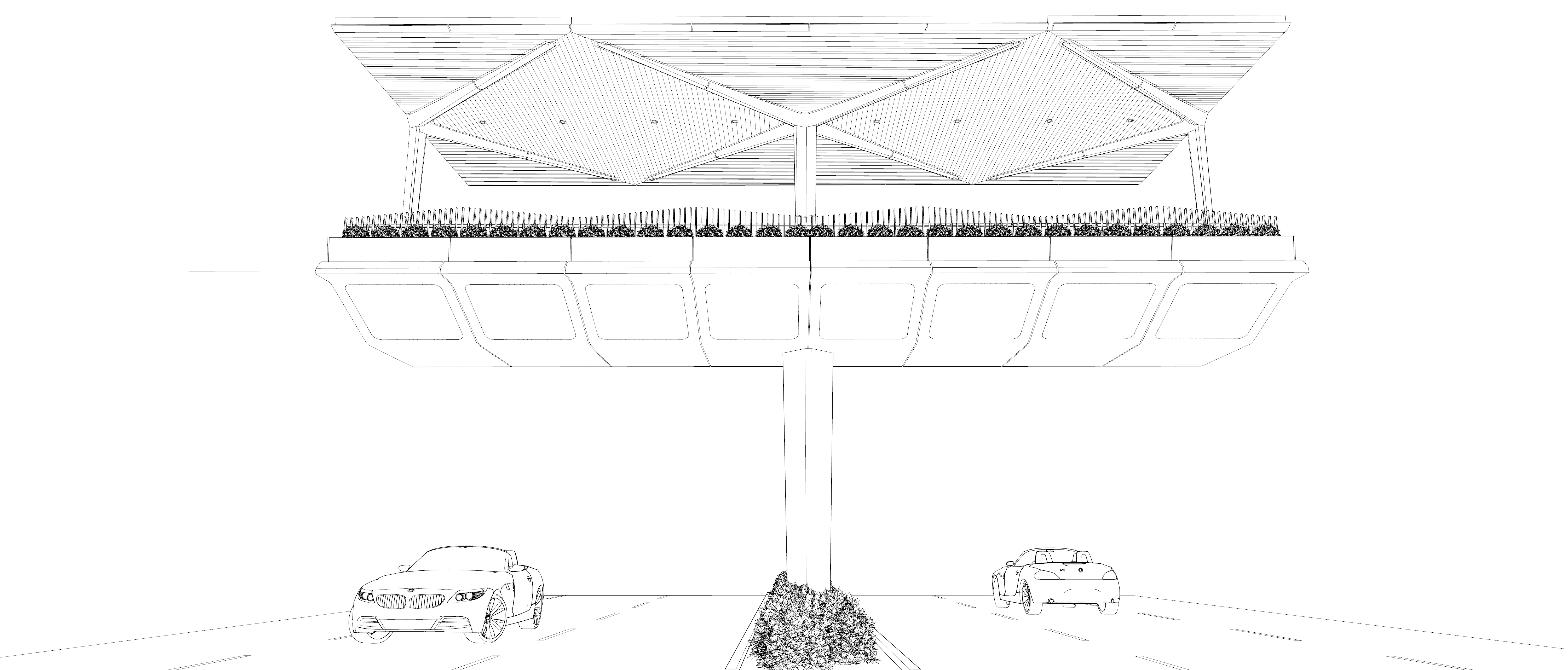

節點圖
