▲衛生間設計方案圖1

一、項目背景

惠州市博羅縣裝配式公共智慧衛生間項目位于廣東省惠州市博羅縣的西北部的橫河鎮磨湯咀村用地上,用地面積約64平方米。項目地塊周邊均為農田和水系,靠近磨湯咀村居聚落,顯崗水庫支流從用地周邊經過,自然環境優美,生態和農作資源豐富。

本設計項目需要為磨湯咀村農民在耕作地和居住聚落間建造一個小型的公共衛生間,解決農民日常耕作如廁需求。由于項目地生態良好,項目需要在滿足衛生間的正常功能需求外,還要在建造和使用過程中盡可能降低對環境的影響,做到節能減排并智能管理。

▲衛生間設計方案圖2

▲衛生間設計方案圖3

▲衛生間設計方案圖4

二、設計說明

1 設計思路

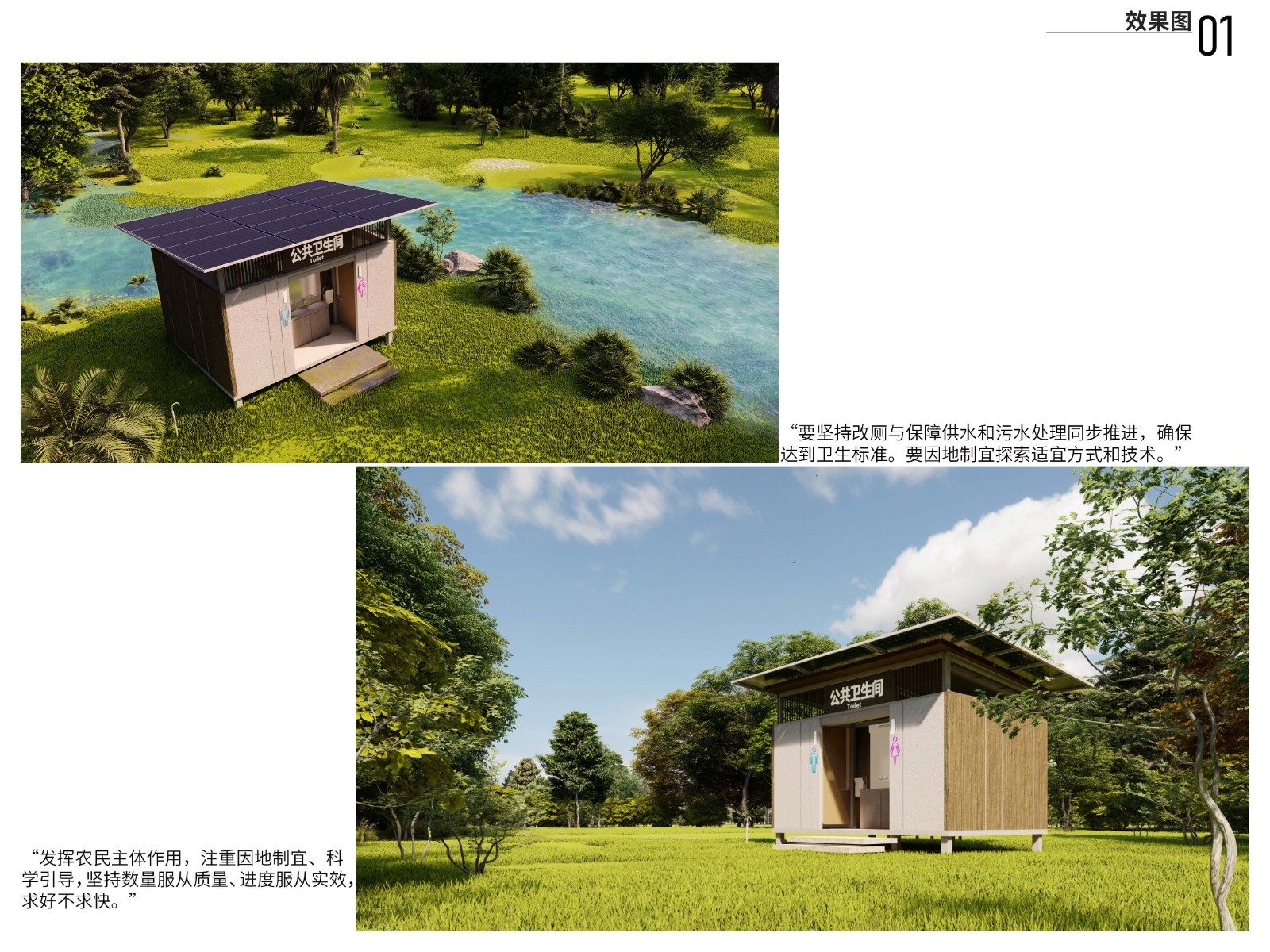

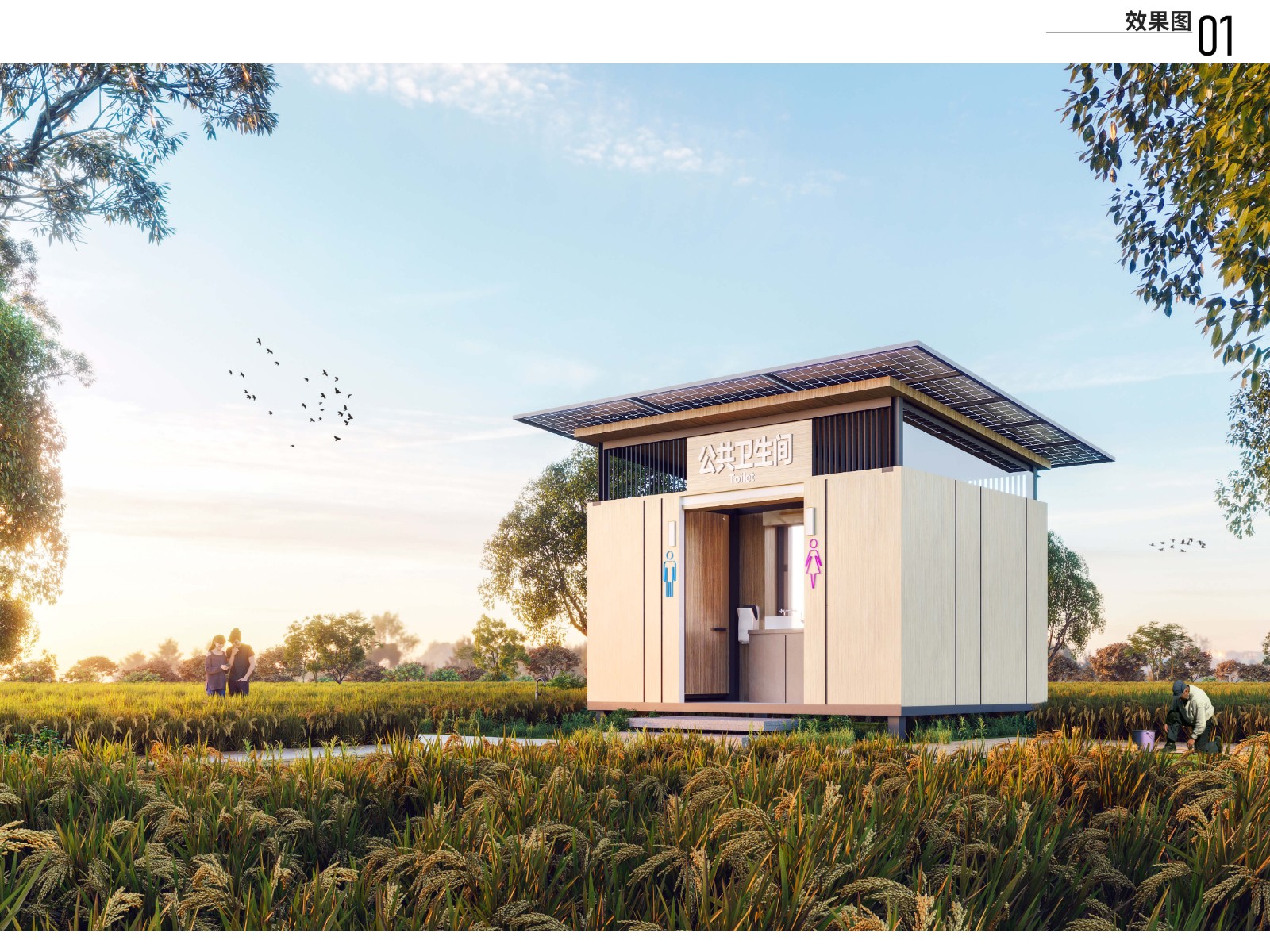

外觀設計:衛生間建筑手法采用低碳綠色設計理念,配色兼顧周邊建筑及環境,構造以鋼結構為骨架、ALC大板為墻板及屋面板,采用綠色裝配建筑理念進行建筑拼裝。采用被動設計思路,結合光伏設備,大大降低使用能耗,實現節能減排。

2 建造設計:采用BIM設計、生產、施工、管理思路,配合5G智能化系統,打造精致、精巧、智慧的衛生間。衛生間的主要建材均是綠色環保、可循環利用的材料,如鋼材和板材等,建造過程采用干法施工,大大降低濕法作業對環境的破壞。

3 室內設計:室內設計是根據使用性質、所處環境和相應標準,運用物質技術手段和建筑設計原理,創造功能合理、滿足人們物質和精神生活需要的室內環境

4 設備智能化設計:智能化設備應用到每個環節,力求人性化,通過智能節水、節電、除臭和清潔降低使用能耗,提升大眾的幸福感和獲得感。

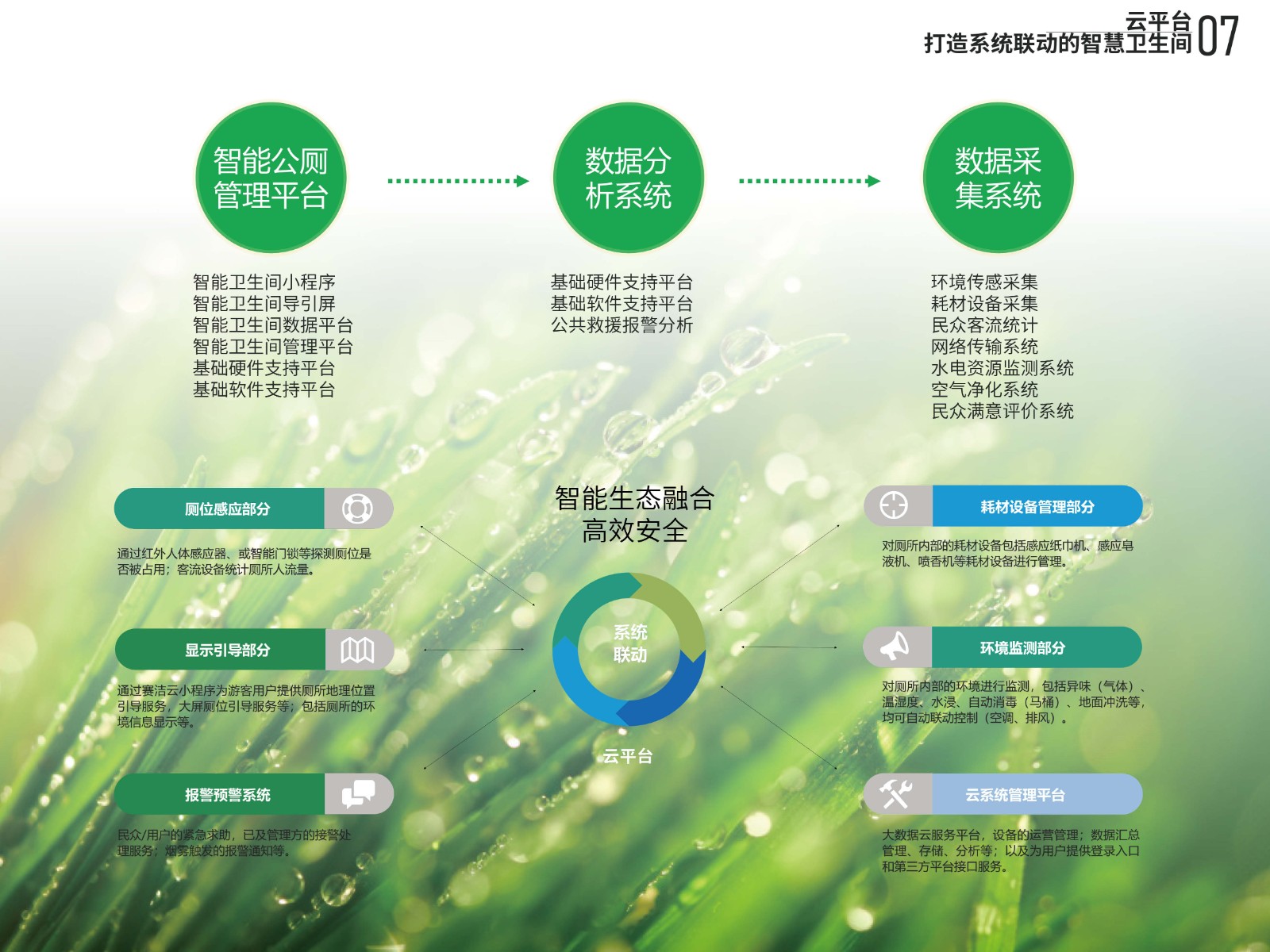

5 智能化平臺設計:將設備集成到管理平臺,通過物聯網技術實現對廁所現場環境、設備的有效管理,提升管理效率,節省人力物力。

▲衛生間設計方案圖5

▲衛生間設計方案圖6

▲衛生間設計方案圖7

三、設計亮點

裝配體系+EPC 建造

本體系大部分構件均由工廠精加工完成,然后運送到現場拼裝,以保證建造達到高質量、高速度及安全綠色環保要求。設計上,以BIM 流程,計算機多次模擬,協調處理各專業碰撞。工程生產:節點精加工、數控生產鋼結構與ALC大板。運輸以卡車運輸至現場,并現場構件拼裝、吊裝,嚴控施工精細度,并完善內裝。智能機電系統保障使用安全。

結構支撐系統——由三個子系統以及防火、防腐措施組成。這三個子系統分別是豎向受力構件系統、主梁系統和樓板系統,三者共同作用保證結構的整體性、安全性。有效的防腐、防火和材料保護措施可讓鋼結構建筑持久耐用。

外圍護系統——以大塊ALC板為主材料,通過三個屋面、外墻、地面三個子系統組成。板材進行標準化的外掛拼裝,以減少節點產生。在完成結構體系搭建后,可快速進行外圍護拼裝,以達到快速,精準,環保。

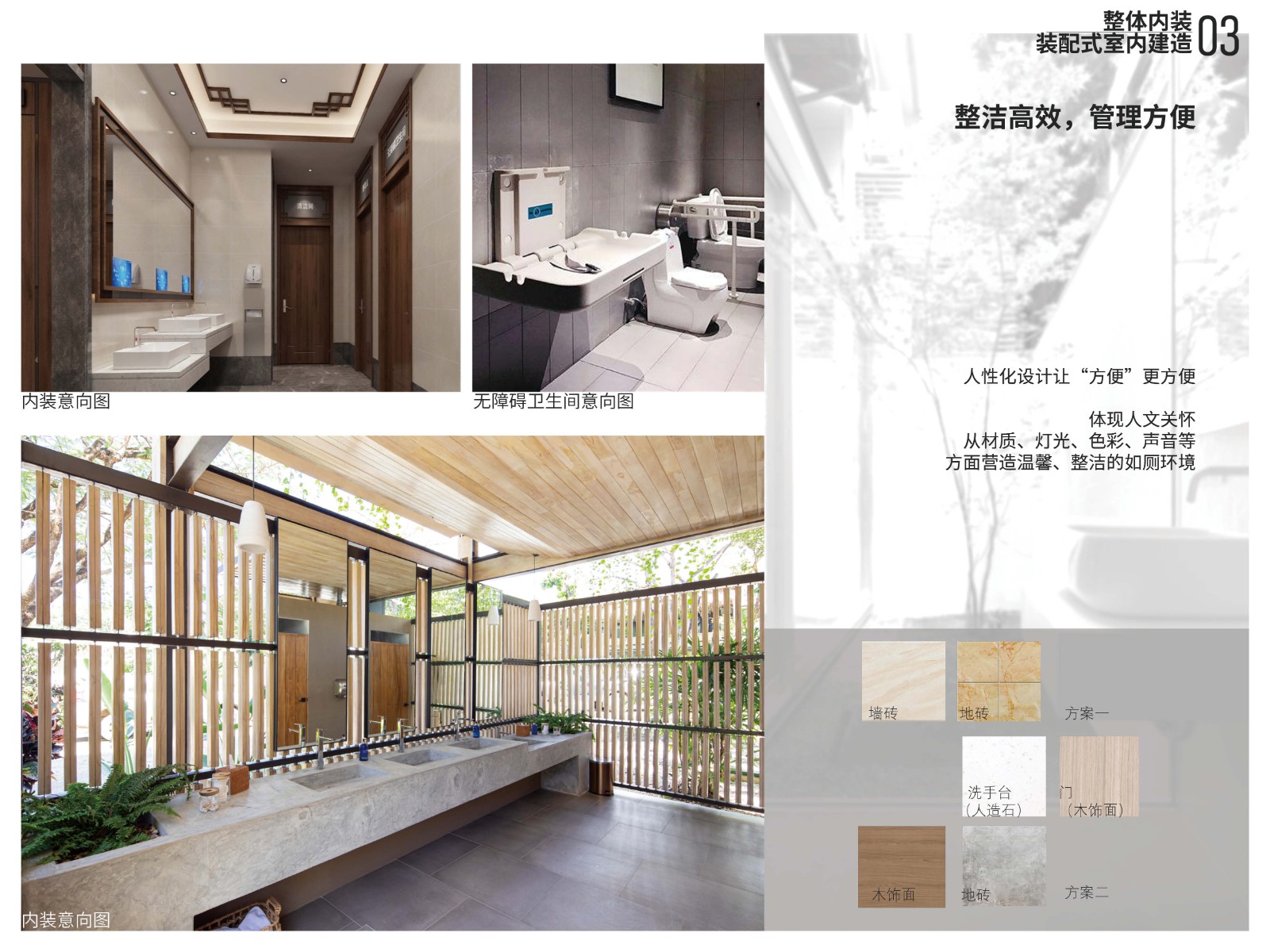

內裝系統——以各種整體部件、整裝構件,在工廠定制加工好后在現場快速安裝完成。

機電系統——物理傳感器及監控設備的數據采集將反饋到具體場景的機電應用。物聯網+大數據對后期運營情況進行分析,優化衛生間的機電設備等運作。實現機電設備自動調節和安保管理的綠色環保、智能化的運作。

▲衛生間設計方案圖8

▲衛生間設計方案圖9

▲衛生間設計方案圖10

四、新材料及工藝

1、ALC板

ALC板的各項物理性能優良,隔熱、隔聲、防水、防火均達到優異指標。主要成分為硅酸鹽材料,可實現不老化、難風化、持久耐用。耐火 A級防火材料,100mm厚板防火時間為大于3小時,已超一級耐火等級要求,內藏標準雙向鋼筋支撐,火災時不易過早造成整體坍塌。質輕約為混凝土的1/4,磚的1/3。保溫性能優越,平均導熱系數為紅磚墻的1/5,等面積條件下,100mm厚ALC板材約等效500mm磚墻。100mm厚板可降噪40dB,150mm厚板可達46dB。飾面性強 ,免抹灰?？稍谄浔砻孢M(jìn)行各種傳統的裝飾面層操作。

2、智能建設

注重品質提升和管理優化,符合現代化審美、品質需求、人性化管理、5G技術的應用。公眾服務層面,建立具備顯示開放時間、蹲位數量和意見反饋等功能的衛生間指示牌,或利用微信、APP等提供找衛生間服務,讓大眾如廁更方便。能源消耗方面層面,實現BIPV建筑與光伏一體化,降低能耗,同時推動 “循環水沖、微水沖、真空氣沖、源分離免水沖”等技術,實現節水目標。

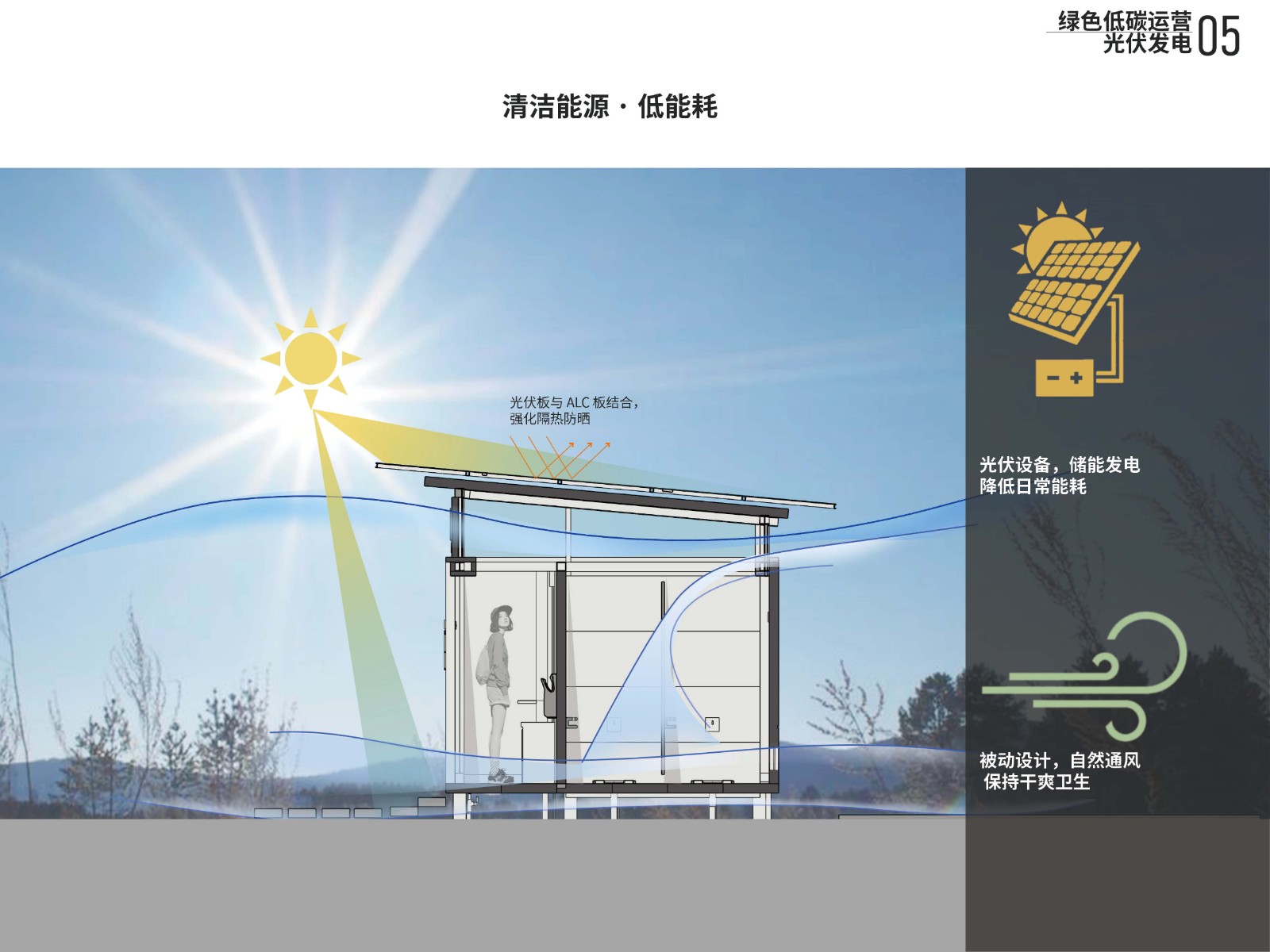

3、光伏發電

本系統努力探索BIPV建筑光伏一體化設計,當下采用光伏板發電設備。發自用--屋頂太陽能組件吸收陽光,產出的直流電通過逆變器轉化為交流電,供家用電器及照明使用。節省電費,不用花錢,節省電費0.6-1.0元/度。余電上網_光伏電站所發電量除自用外,多余的電量將上 傳至電網,賣電賺錢,輕松享受額外收益。

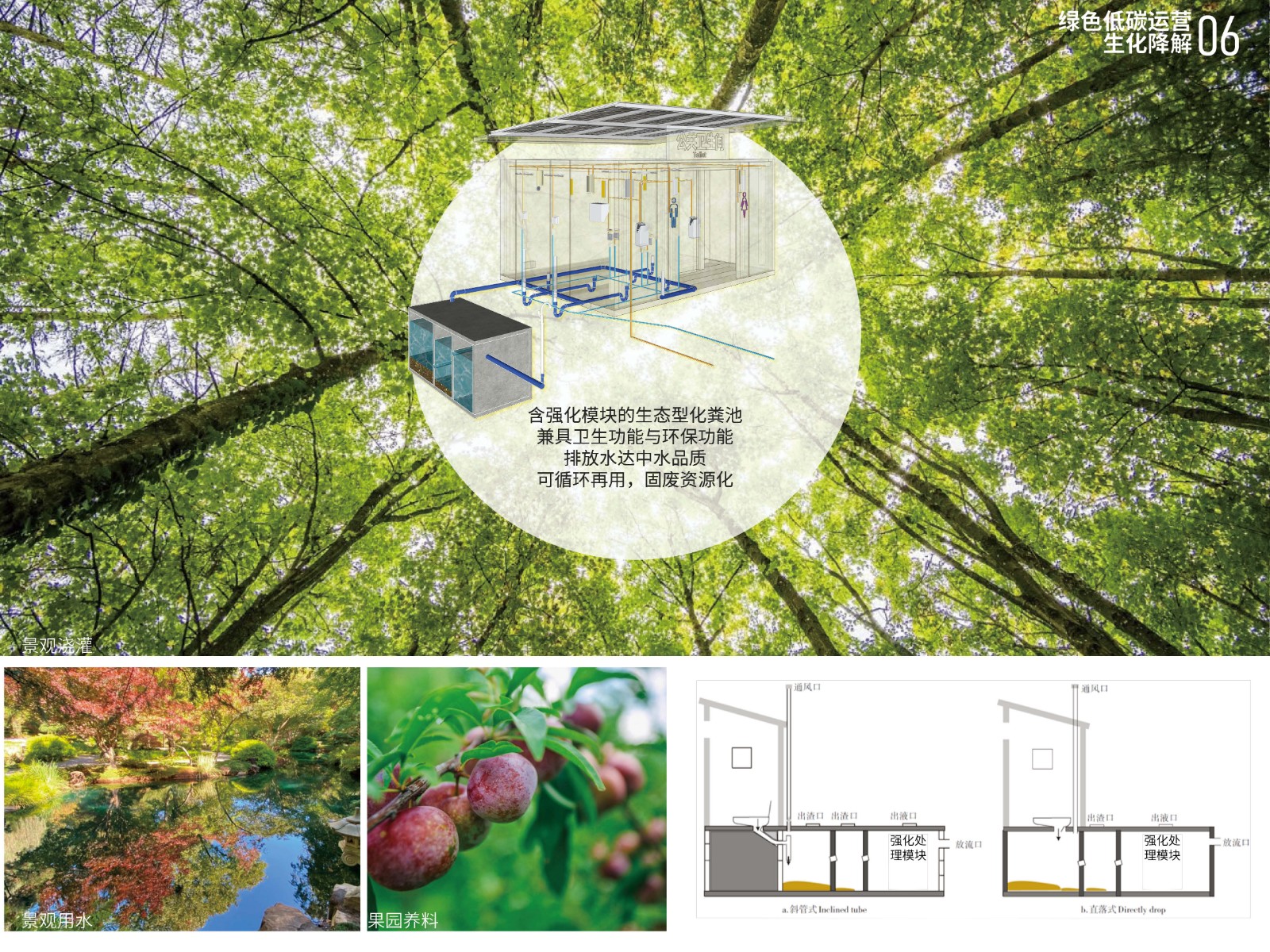

4、生化降解化糞池

生化降解化糞池克服自然村落生活污水集中處理存在管網投資大、施工困難的特點,經它處理后的水質可達中水標準,讓污水可就地分解并就地利用,并具有數據采集,系統監控作用。強化設備中系統集成化糞槽、生物處理單元、清水箱等以實現降低設備成本減少操作難度。該設備具有工藝簡單、占地小、處理效果好、運行成本低、能耗低等優點。

▲衛生間設計方案圖11

▲衛生間設計方案圖12

▲衛生間設計方案圖13

▲衛生間設計方案圖14

▲衛生間設計方案圖15

▲衛生間設計方案圖16

五、設計感想

生態低碳型的智能化衛生間建設適應發展國家新農村的號召,以農村農民需求為導向,尊重環境,保護生態,低碳減排,固廢循環。從設計、建造、應用、管理全過程介入,加入5G智能化技術,實現線下技術應用及線上可視化管理。在實際適用過程中,以智能照明、通風、智除臭、水電采集和云服務管理等一系列智能系統配合下等,一方面提升如廁體驗,另一方面,對盡可能地降低對環境的影響和克服農村地區衛生間管理不便的難題,從而實現如廁革命,大大提升農民的生活質量。

▲衛生間設計方案圖17

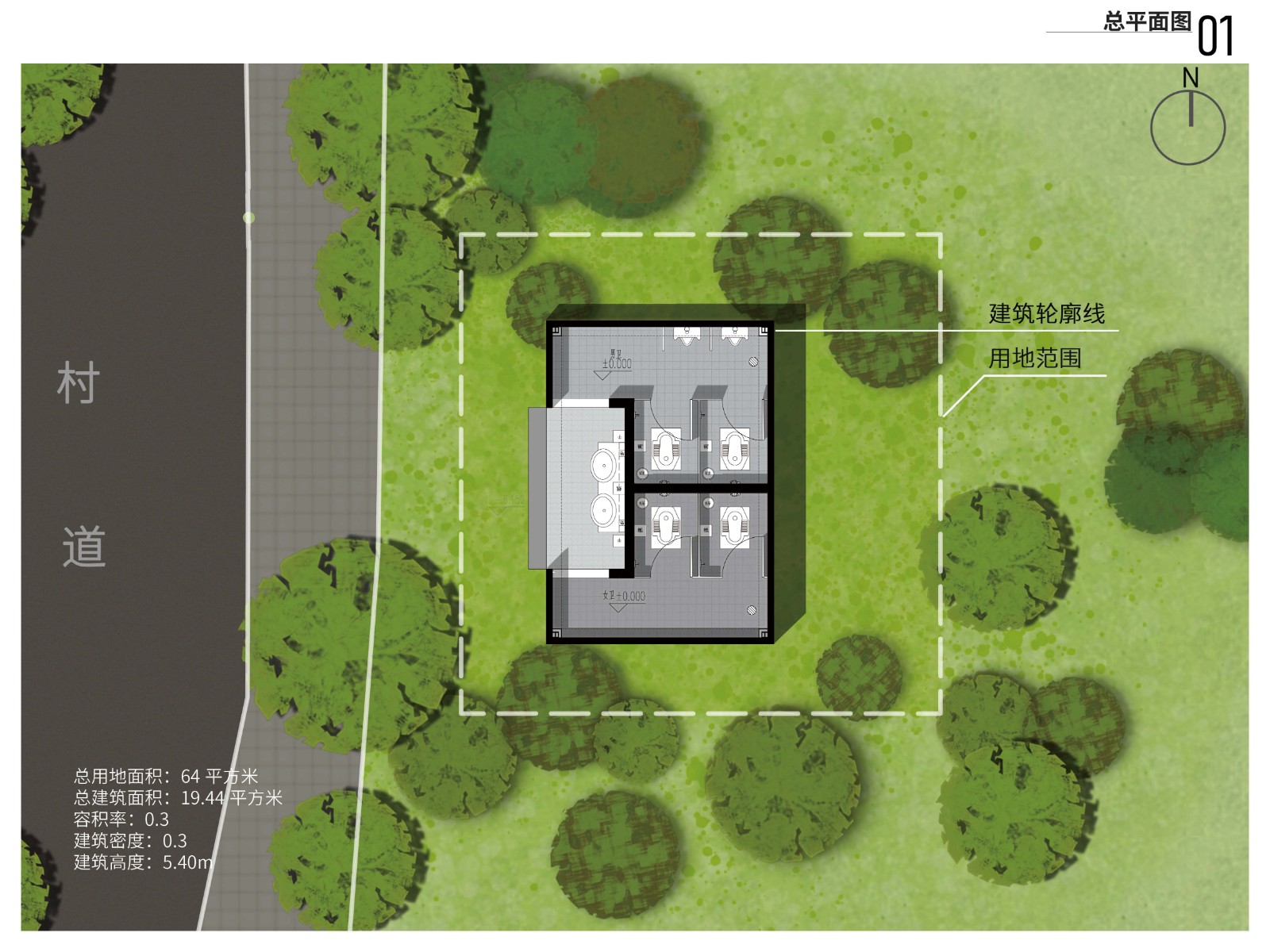

六、經濟技術指標

占地面積: 64m2

總建筑面積: 19.44m2

容積率: 0.3

建筑高度: 5.4m

建筑密度: 30%
